软件介绍

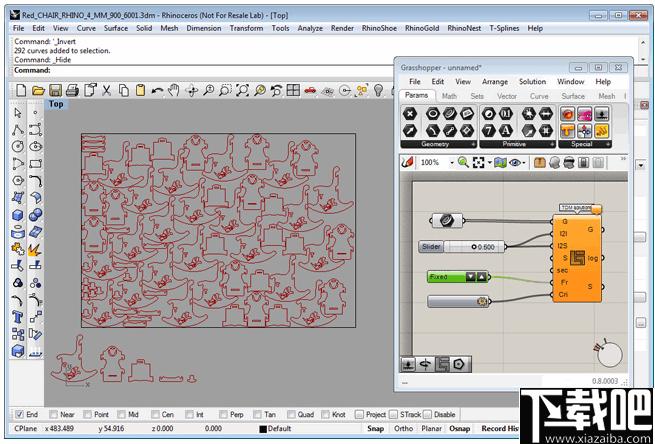

RhinoNest是一款实用的Rhino插件，主要功能是帮助用户优化材料的摆放位置，让用户可以很大程度上节省切割材料的使用，以降低企业生产成本的目的；它可以被广泛的应用于建筑，家居，金属和其它的一些轻工业制造领域中；RhinoNest完全集成并专为Rhinoceros设计，因此它可以在几分钟内提供优化服务，而无需从其它软件中导入文件；RhinoNest支持所有几何图像类型，无需进行转换就可以直接对原始对象进行分组或创建新的文本层，拥有标识工具可以使用标签，文本或简单的关键字对对象进行分类。

软件功能

栅格到矢量

使用此工具，您可以使用十种预设样式将图像转换为曲线，包括建筑，曲线，地图，软曲线等。

重新映射对象

该工具可在嵌套之前将3D对象定向到平面。该算法与曲线，曲面和实体完美配合。重映射对象将实体分析为最大的平面，以将对象定向到该平面。

导入多个文件

RhinoNest提供了自动的多个文件导入工具，并支持Rhino中可用的所有文件格式。文件夹和多个文件可以手动定义。每个文件都在具有文件名的层中进行组织。

标签和连接

使用此工具可以快速划分和连接曲线。在某些情况下，您可能希望将切片后的切片保留在面板中。选项卡可以手动拆分。动态定义要在何处添加标签并定义大小。

导入和导出HPGL文件

HPGL格式，也称为PLT，广泛用于切割和铣床。在RhinoNest中轻松导入和导出HPGL文件。为每个面板创建一个文件，并根据优化进行编号。

软件特色

1、是一款很实用的Rhino插件，使用起来也很简单。

2、能够帮助我们优化材料的摆放位置与方向，以达到节省切割材料的目的。

3、被广泛应用于很多领域，例如：建筑，雕刻，木工，家具制造，金属制品，制鞋，玻璃切割等等。

4、允许用户采用多种选择来优化任何类型的几何图形。

5、自动识别切片，文本和/或简单的跟踪文本模式。

6、3D切割允许您层压3D对象以用于激光切割或CNC机器。、

7、在对象之间找到多个优先级，并定义无限级别的放置顺序。

8、填充面板选项将忽略对象的数量，并使用所需数量的副本来填充面板。

9、可以在几分钟内提供优化，而无需从其他软件导入文件。

10、允许对原始对象进行分组和/或创建新的文本层。

使用方法

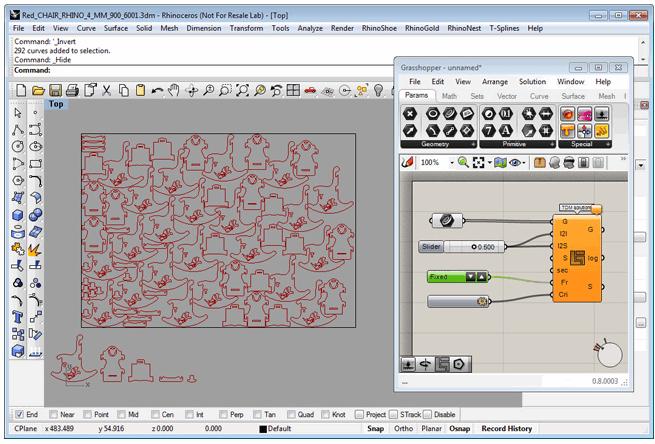

优化对象位置

使用此工具，您可以优化特定区域内对象的位置和方向，并将设置定义为“对象之间的距离”和“对象与叶子之间的距离”。

RhinoNest优化对象位置

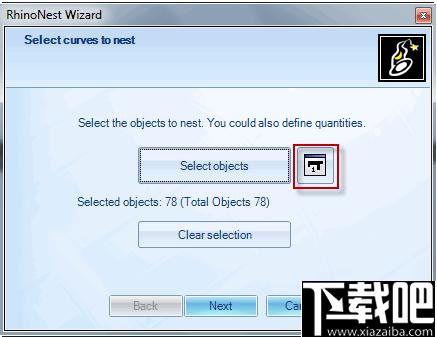

步骤1：选择对象

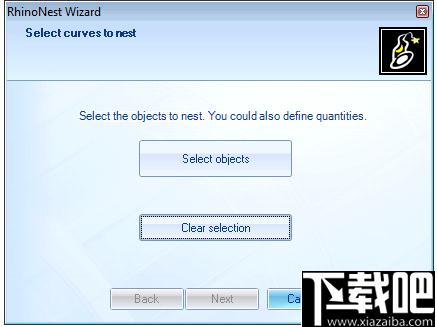

出现以下窗口：

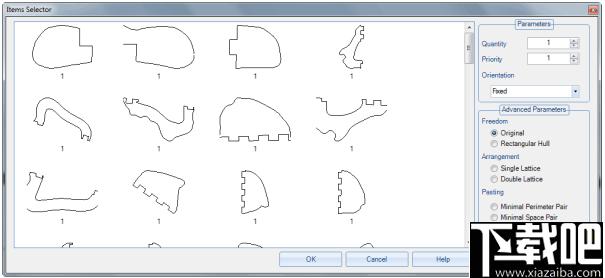

1.单击“选择对象”，然后选择要优化的对象。您可以预先设置命令行的份数。选择之后，我们将看到一个新选项，即对象图管理器和参数：

这个Editor是最佳的，并允许我们定义图形对象参数：

清除选择按钮将清除对象选择。

步骤2：选择工作表

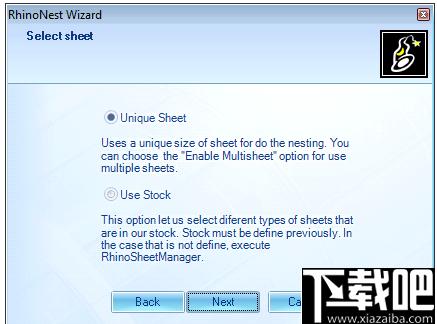

2.单击下一步继续。我们看到以下窗口：

2.1单张纸：

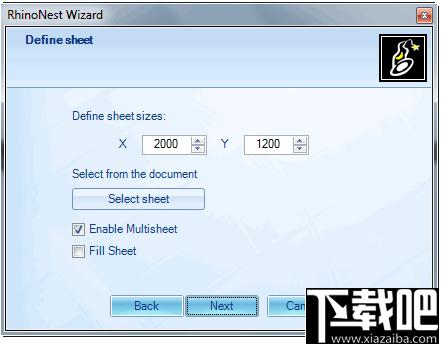

如果选择“单张纸”，则会出现以下窗口：

有两种定义嵌套叶子的方法。

选项1：定义图纸尺寸：我们可以创建一张图纸作为图纸尺寸。

选项2：选择图纸：选择一个矩形并设置我们的文档。

如果所有对象都无法容纳在第一页上，则可以根据需要创建多页工作表。

取而代之的是选项“完成页面”，我们将忽略定义的数量，并根据需要添加任意数量的项目来填充页面。

按Enter继续

2.2使用库存：

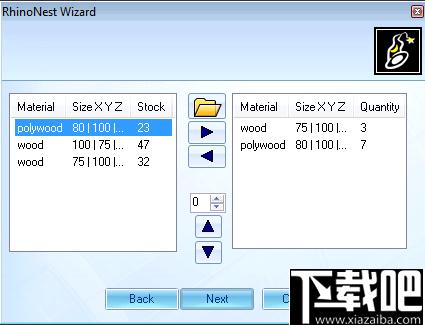

如果选择“使用库存”，将出现以下窗口：

在此窗口中，您可以选择我们先前创建的用于管理Leaves的图纸，以用于嵌套。

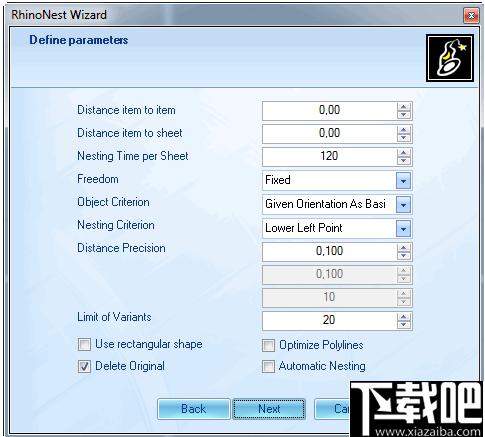

步骤3：全局参数

我们看到以下窗口设置。

项与项之间的距离定义了要保留的对象之间的距离。

项目到图纸的距离，定义了要保留的对象与图纸极限之间的距离。

排纸时间：定义您要计算每个页面上对象最佳位置的时间。更多时间意味着更好的结果。

自由它允许为我们的对象选择自由旋转。更多细节...

标准对象：我们可以定义它们如何表现对象本身的副本。更多细节...

嵌套标准：我们还可以选择定义它们如何行为所有对象。更多详细信息...

距离精度：此参数定义对象之间距离的公差。例如，如果我们定义对象之间的距离为1mm，而精度为0.05，则该距离将为1mm至1.05mm。定义一个不必要的低值会使计算复杂化。建议不要使用小于0.005mm的值。

极限变量：我们定义了要计算的最大可能解。20是正确的默认值。如果结果不如我们期望的那么好，我们可以增加它。

使用矩形：使用对象的边界框进行嵌套。

删除原始对象原始对象将被删除。

自动嵌套它忽略旋转值和高级设置，并以每种情况的最佳方法进行嵌套。

折线公差它允许我们设置公差值，以创建RhinoNest将使用的直线折线。

折线角度公差它允许我们为RhinoNest转换为折线的曲线设置角度值的公差。

使用公差优化折线减少点。公差不会修改几何图形，只是在内部计算嵌套。

重要说明：只要对象具有相同的方向，此选项就会出现，并且全局应用于所有对象。换句话说，如果在图形编辑器中我们为不同的对象定义了不同的值，则此选项显示为数字。如果更改，则将此值应用于所有对象。

步骤4：计算并报告

4.当您要开始嵌套时，单击“运行”。

您可以单击“停止”按钮停止嵌套，然后再次单击“运行”。嵌套从头开始。

完成后，单击“下一步”继续。

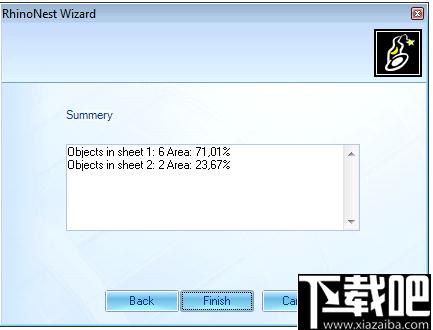

5.单击下一步，它将出现：

该窗口提供了“嵌套”操作的摘要，报告了放置在每个叶子上的项目以及每种情况下使用的单元百分比。

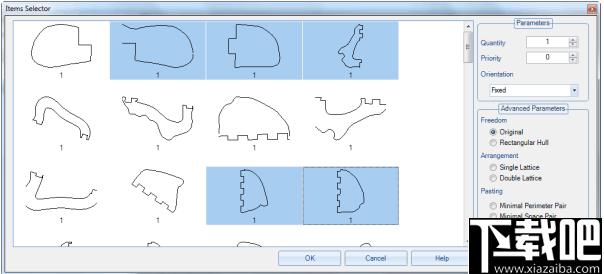

图形对象编辑器

该编辑器使我们可以单独管理对象。

1.选择要编辑的对象。您可以通过单击要编辑的对象进行选择。按下控件可以继续向选择中添加对象。

2.我们定义以下参数：

?数量我们定义同一对象的副本数

?优先级我们可以定义对象的优先级。较高，它将首先被定位。

?Free允许自由选择我们的对象。更多详细信息...

?Criteriondelobjeto我们还可以选择定义它们如何表现对象本身的副本。更多细节...

4.单击“应用”保存更改。
